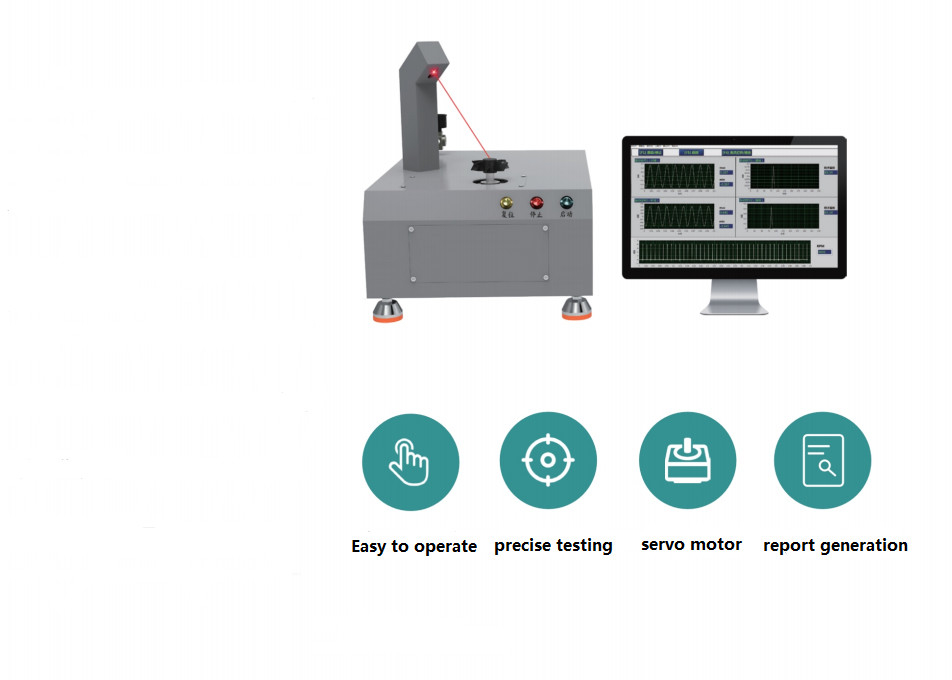

3000RPM~5000RPM 동적 균형 팬 에어컨 테스트 장비 시스템

팬 동적 균형 테스트 시스템

시스템 특징

• 액티브 팬 다이내믹 밸런싱 테스트 시스템은 주로 다양한 브러시리스 팬 블레이드 및 철 인하의 다이내믹 밸런스 검출 및 수정에 사용됩니다.
• 이 시스템은 안정적인 회전 속도를 가진 서보 모터 드라이브를 사용하여 고 정밀의 발톱과 결합하여 높은 신뢰성을 제공하며 전통적인 팬 스테터 베이스의 전송 오류를 최소화합니다.
• 고 정밀 가속 센서는 실시간으로 진동 신호를 수집하여 높은 정확성, 신뢰성 및 효율적인 불균형 교정을 달성합니다.
• 자율주행 회전속도, 넓은 속도 조절 범위, 안정적인 변속기, 타코미터를 자주 조정할 필요가 없습니다.
• 이 시스템은 불균형, 각도 및 기타 관련 데이터를 위한 그래픽 레이더 디스플레이를 사용하여 조작을 용이하게 합니다.
• 테스트 후, 생산 날짜와 다른 기계 유형에 따라 Excel 형식의 보고서를 자동으로 생성 할 수 있습니다.
• 품질 통제 및 생산 효율성 향상을 위한 신뢰할 수 있는 데이터 소스를 제공합니다.

기술 매개 변수:

모델 기능 BTS2240 적용 가능한 팬 블레이드 크기 (CM) 2.0CM-12CM 최대 팬 블레이드 질량 (g) <60g 적용 가능한 샤프 지름 (mm) 1.2/1.5/2.0/3.0mm 회전 속도 범위 3000~5000RPM 동적 균형 모드 일면2면, 3면 장비 차원 305.0x405.0x360.0mm 장비 무게 약 27kg 불균형 감소율 (URR) 95% 최소 달성 가능한 잔류 불균형 (EMAR) 0.2gmm/kg Automatic Positioning Servo Motor Control Reference Position Indicator Laser Indicator Servo Motor and Driver AC Servo Motor Power Supply Voltage 200~240V AC 50/60Hz Environmental Temperature 10~55°C Display Mode Radar Chart Compatible Operating Systems Win7/8/10

팬 동적 균형 테스트 시스템은 팬의 작동 중 균형을 평가하고 보장하도록 설계된 전문 장비입니다.이 시스템은 진동으로 이어질 수 있는 불균형을 식별하는 데 매우 중요합니다., 소음, 또는 환기의 효율성과 수명을 감소합니다. 다음은 자세한 설명입니다:

목적

1. 성능 향상: 불균형으로 인한 진동과 소음을 최소화함으로써 팬이 원활하고 효율적으로 작동하도록 보장합니다.
2. 신뢰성 을 높이는 것: 진동으로 인한 과도한 마모를 방지함으로써 팬의 수명을 연장합니다.
3. 품질 관리: 생산 라인을 떠나기 전에 각 팬이 제조업체의 균형 표준을 충족하는지 확인합니다.
4. 준수: 팬 균형과 성능에 관한 산업 표준과 규정을 충족합니다.
5. 유지보수 비용 감축: 불균형을 조기에 발견하고 수정함으로써 비용이 많이 드는 수리 및 유지보수 필요성을 줄입니다.

주요 구성 요소

1. 균형을 잡는 기계: 팬의 불균형의 양과 위치를 측정하는 핵심 구성 요소. 그것은 정적 균형 기계 또는 동적 균형 기계와 같은 다양한 유형이 될 수 있습니다.적용에 따라.

2. 장착장치 및 클램프: 테스트 과정에서 팬을 안정적으로 고정하여 정확한 측정을 보장합니다.

3. 측정 시스템: 불균형을 감지하는 센서와 도구, 종종 레이저 센서 또는 진동 센서를 사용하여 진동의 진폭과 단계를 측정합니다.

4. 데이터 수집 및 분석 소프트웨어: 측정 시스템에서 데이터를 수집하고 분석하여 불균형의 정확한 위치와 크기를 결정하는 소프트웨어. 이 소프트웨어는 또한 수정에 대한 권장 사항을 제공 할 수 있습니다..

5. 수정 도구: 펄어 프레스, 밀링 휠 또는 추가 무게와 같은 도구는 소프트웨어에 의해 제공 된 분석에 따라 감지 된 불균형을 수정하는 데 사용됩니다.

6. 환경 위원회 (선택): 어떤 경우에는 환경 챔버를 사용하여 실제 작동 환경을 시뮬레이션하기 위해 다른 온도, 습도 또는 압력 조건에서 팬을 테스트 할 수 있습니다.

시험 절차

1. 초기 설정: 적절한 고정장치와 클램프를 사용하여 팬을 균형 장치에 고정하십시오.

2. 측정: 환기를 작동 속도에 가동하고 측정 시스템이 진동이나 불균형에 대한 데이터를 기록합니다.

3. 분석: 데이터 수집 소프트웨어는 기록 된 데이터를 처리하여 부진을 식별하고 위치 및 규모에 대한 정보를 제공합니다.

4. 수정: 분석에 근거하여, 원하는 균형 사양을 충족할 때까지 환기를 조정하기 위해 권장된 수정 도구를 사용하십시오.

5. 확인: 수정 후, 불균형이 적절하게 해결되었는지 확인하기 위해 팬을 다시 테스트하십시오.

6. 문서: 시험 및 수정 과정의 결과를 품질 관리 목적으로 기록하고 향후 참조하십시오.

팬 동적 균형 테스트 시스템 구현의 장점

• 제품 품질 향상: 적절 히 균형 잡힌 팬 은 더 조용 하고 효율적 으로 작동 하여 고객 의 만족도 를 높인다.
• 장 장비 의 수명 연장: 낮은 진동은 베어링 및 다른 구성 요소에 대한 스트레스를 줄이고 팬의 전체 수명을 연장시킵니다.
• 비용 절감: 불균형을 조기에 발견하고 수정하면 나중에 고가의 수리 또는 교체 가능성이 낮아집니다.
• 규제 준수: 제품들이 산업 표준과 규정을 준수하도록 보장하고, 잠재적 법적 문제나 회수사항을 피합니다.
• 생산 효율성 향상: 불균형을 신속히 확인하고 수정함으로써 생산 프로세스를 효율화하여 정지 시간과 낭비를 줄입니다.

요약하자면, 팬 동적 균형 테스트 시스템은 고품질, 신뢰할 수 있고 효율적인 팬을 생산하는 것을 목표로하는 제조업체의 필수 도구입니다.제품 성능을 향상시킬 뿐만 아니라 비용 절감과 규제 준수에도 기여합니다..
