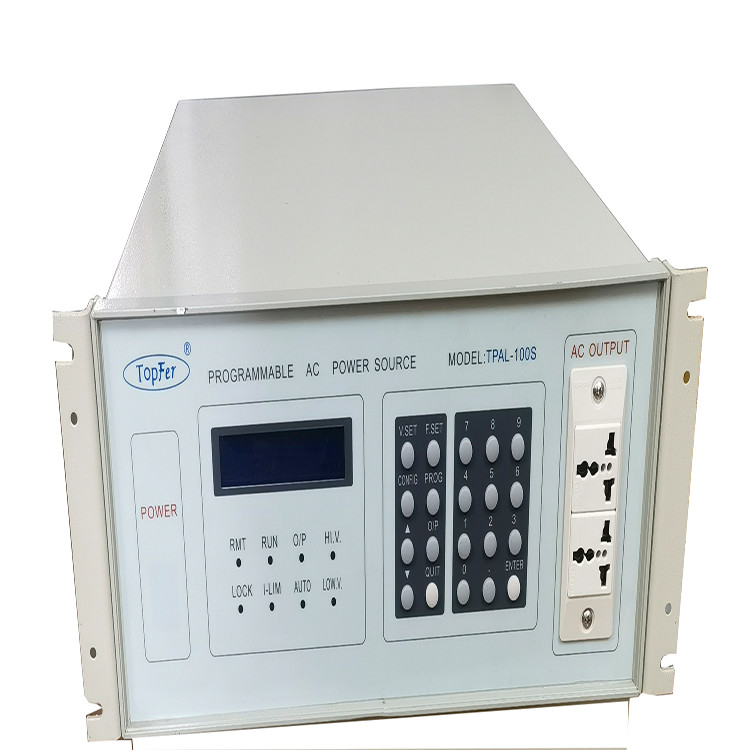

선형 주파수 변환 변동 AC 전원 공급 TPAL 시리즈

TPAL 시리즈 선형 주파수 변환 전력 프로그래밍 가능한 AC 전원 공급 장치

TPAL 시리즈 전원 공급 장치는 IGBT/SPWM 기술을 활용하여 간단한 작동과 순수한 시노파 출력을 제공합니다. 출력 전력은 500VA에서 2000kVA까지 다양합니다. 저항 부하 조건에서,왜곡은 1% 정도입니다두 가지 출력 전압 범위가 있습니다: 0-150V 및 0-300V (선택 가능한 0-600V). 출력 주파수는 50Hz에서 60Hz 사이에 신속하게 선택할 수 있습니다.표준 출력 주파수 범위는 45-65Hz입니다, 선택적으로 45-400Hz의 연속 조정 범위로 원격 제어에 표준 RS232 통신 인터페이스가 포함되어 있습니다.다양한 산업적 요구를 충족시키기 위해 전 세계의 다른 전압 및 주파수 출력 특성을 시뮬레이션 할 수 있습니다..

제품 특징:

• 500kVA에서 100kVA까지의 단일 단계 출력, 10kVA에서 2000kVA까지의 3 단계 출력

• 전압, 전류, 주파수, 전력 또는 전력 인수를 측정하는 4자리 LED 디스플레이

• 자동 고전압 / 저전압 선택: 0-150V에서 150.1-300V 사이의 자동 전환 또는 1-300V의 높은 범위에서 잠금;

• 과전류, 과부하, 과온 및 과전압 입력 보호를 포함한 종합적인 보호, 대응 오류 코드;

• 높은 전압 저항력, 전력 공급 용량의 1/3까지 인덕티브 로드를 직접 시작 할 수 있습니다.

• 독립적인 3단계 로딩과 R, S, T 단계의 개별 시작 설정이 가능

• 출력 모드에서 정렬 가능한 전압과 주파수

• 잠금 키 기능, 빠른 키 입력, 손잡이 작동

• 표준 RS232 통신 인터페이스, 옵션 RS485/GPIB 통신 인터페이스 또는 아날로그 제어 모드

• 전원을 끄는 메모리 기능, 자동으로 마지막 출력 매개 변수를 기억합니다. "

응용 프로그램:

• AC 모터 및 압축기 테스트

• 가전 산업

• 새로운 에너지 애플리케이션

• 산업용 전원 공급

• 실험실

• 전자제품 제조 공장

• EMC 테스트

기술 사양:

1. 입력전압: 1φ 2ω/G, 220V ± 10%
2. 입력 주파수: 50/60Hz ± 5%
3. 출력 전압: AUTO 0~300V (0-150V, 150-300V 자동 스위치) HV 0~300V (스위치 없이)
4. 전압 설정: 0~300V (0.1V/STEP) 연속 조절
5. 전압 해상도: 0.1V
6. 전압 안정성: ≤1%
7. 전압 조절 안정성: <0.1%
8. 주파수 설정: 45.0~500.0Hz (0.1Hz/STEP)
9. 주파수 안정성: <100PPM
10. 파형 왜곡: ≤1%
11. 정량: 2KVA
12. 정류: 0-150V 16.8A, 0-300V 8.4A
13. 타이머 설정: 0.1S999.9S
14. 전류 상단 설정: 0.1A~RATING
15. 30개의 출력 전압과 주파수 메모리 기능으로 장착되어 있습니다.
16. 전력 요인 > 08
17. 자동 프로그램 메모리: 최대 10개의 다른 테스트 값으로 연속 테스트를 수행할 수 있다.
18. 시작 각 설정: 0-359° (1°/STEP)
19. 시작 각 오류: <0.5° ((45-65Hz)
